Разборный пластинчатый теплообменник T25, Alfa Laval

Разборный пластинчатый теплообменник T25, Alfa Laval Увеличить
Печать
Характеристики
Макс. рабочее давление, бар 10-30
Макс. рабочая температура, °C 150-250
Страна-производитель Швеция
Оцените срок и стоимость доставки

Ваш город: Москва  (изменить) Оценить

Цены обновлены 03 октября 11:37
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"
Артикул Наименование Цена, за шт Количество на складе Кол-во, шт
в0000* Подбор теплообменника
Заказать Введите количество выбранной Вами модели и нажмите "Заказать"

Сообщить о неточности в описании

ВверхОписание товара
     Применение - процессы нагрева и охлаждения.
     Стандартная конструкция - пластинчатый теплообменник состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена.
     Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяется интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции теплообменника.
     В верхней части, пластины и прижимная плита фиксируются несущей балкой, а снизу – направляющей балкой.
В одноходовых теплообменниках патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях – на неподвижной опорной и на подвижной прижимной плите.
     Принцип работы - жидкости, участвующие в процессе теплопередачи, поступают в теплообменник через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а противоточный поток позволяет достичь максимальной эффективности теплопередачи.
     Отличительной особенностью серии T является новый профиль пластин, который за счет дополнительных углублений в каналах создает поток с высокой турбулентностью, а, следовательно, повышает эффективность теплообмена и улучшает процесс самоочистки. Таким образом, новый профиль является более эффективным и позволяет уменьшить необходимую поверхность теплообмена.
     Типы пластин - T25-B, T25-P
     Типы рам - FG, FD, FS

     Параметры, необходимые для подбора теплообменника:
 ï - Расходы жидкостей или тепловая нагрузка
 ï - Температурная  программа
 ï - Заданные физические свойства жидкостей (если это не вода)
 ï - Требуемое рабочее давление
 ï - Максимально допустимые перепады давления

     Стандартные материалы:
     Опорная и прижимная плиты - углеродная сталь, эпоксидное покрытие.
     Фланцевые соединения - металлическая облицовка (нержавеющая сталь, титан, сплав 254).
     Пластины - нержавеющая сталь 304/304L, 316/316L, титан.
     Прокладки - NBR, EPDM. Другие типы и материалы возможны по запросу. Не все варианты могут сочетаться между собой.

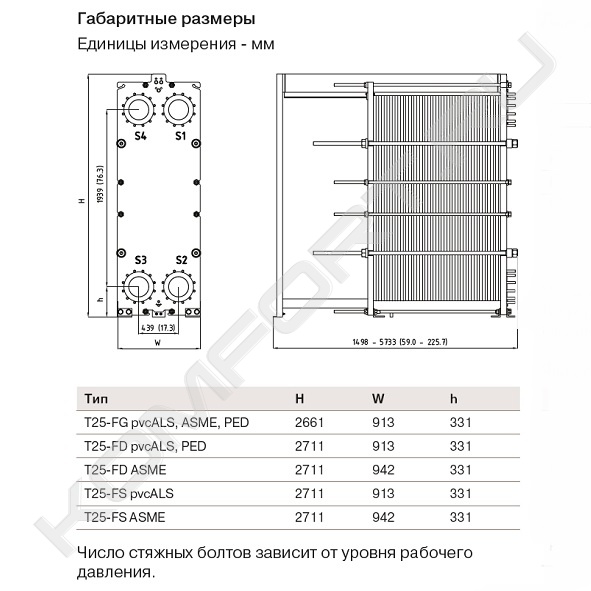

ВверхДополнительные изображения
